Ba lô làm mát hàng hải: Vật liệu & phần cứng cấp nước mặn

Nước mặn không làm hỏng máy làm mát như bãi biển hay dòng sông. Nó tấn công bằng phương pháp hóa học, vô hình và tấn công các bộ phận mà bảng thông số kỹ thuật hiếm khi đề cập đến - khóa, kẹp, vòng chữ D và phần cứng dây kéo giữ mọi thứ lại với nhau. Một chiếc ba lô giữ nhiệt có thể có thân được hàn hoàn hảo và thành bền 48 giờ nhưng vẫn bị hỏng trên thuyền do dây buộc bị thủng sau một mùa giải. Hướng dẫn này trình bày về khía cạnh đặc thù của biển trong thông số kỹ thuật: vật liệu nào có thể sống sót khi tiếp xúc với clorua, tại sao vùng bắn nước là nơi tồi tệ nhất và yêu cầu của nhà cung cấp là gì. Sealock (YiFuLong Outdoor Gear Co., Ltd.) chế tạo ba lô làm mát hàn để sử dụng trên biển.

Phần phản trực giác: Splash còn tệ hơn cả việc nhấn chìm

Hầu hết mọi người cho rằng nơi khắc nghiệt nhất đối với phần cứng là dưới nước. Không phải vậy. Các chuyên gia phần cứng hàng hải chia mức độ tiếp xúc với nước mặn thành các khu vực và kết luận thật đáng ngạc nhiên:vùng bắn nước và phun nằm phía trên mực nước và trái ngược với trực giác, là nơi tích cực nhất — nước biển lắng đọng trên bề mặt phần cứng và sau đó bay hơi, để lại dư lượng clorua đậm đặc và nồng độ clorua cục bộ trong vùng này có thể tăng vọt lên trên mức cơ bản 19.000 ppm, trong một số trường hợp theo một cấp độ lớn, dễ dàng vượt quá ngưỡng dung sai của màng thụ động.

Đó chính xác là nơi mà một chiếc ba lô mát mẻ hơn tồn tại. Nó nằm trên boong, được phun thuốc và sau đó phơi khô dưới ánh nắng mặt trời với muối kết tinh trên mỗi khóa và dây kéo - ướt, khô, ướt, khô, đậm đặc clorua mỗi chu kỳ. Máy làm mát không phải là một vật dụng thỉnh thoảng bị bắn tung tóe; theo định nghĩa, nó là một mục vùng giật gân. Việc chỉ định nó như thể nó chỉ cần khả năng chống ăn mòn "một số" là cách các thương hiệu đưa ra yêu cầu bảo hành sau một mùa giải.

Phần cứng: 316 là cấp hàng hải và lý do là một yếu tố

Sự khác biệt giữa phần cứng bền bỉ và phần cứng bị hỏng là vô hình.Thép không gỉ 304 chứa khoảng 18% crôm và 8% niken, tạo ra lớp oxit crom thụ động giúp thép không gỉ có khả năng chống ăn mòn trong hầu hết các môi trường, nhưng như một hướng dẫn viên hàng hải đã nói,gót chân Achilles của nó là clorua - tiếp xúc với nước mặn, phun muối hoặc không khí ven biển, Lớp 304 rất dễ bị rỗ và ăn mòn kẽ hở.Lớp 316 bổ sung yếu tố còn thiếu:khoảng 2% molypden, làm tăng đáng kể khả năng chống lại clorua và ngăn ngừa hiện tượng rỗ có tính hủy diệt như ở 304 - đối với bất kỳ phần cứng nào chịu được nước mặn, 316 là yêu cầu tối thiểu.

Khoảng cách hiệu suất có thể đo lường được.Trong các thử nghiệm ngâm, 316 cho thấy tốc độ ăn mòn khoảng 0,0019 mm/năm trong nước biển thông thường, Vànó không có dấu hiệu ăn mòn sau 100 giờ trong môi trường phun muối 5%, với Chỉ số tương đương khả năng chống rỗ là 24,2.Quy tắc đặc tả mà người thực hành sử dụng rất đơn giản:nếu nước muối có thể chạm tới nó, hãy ghi rõ 316.Để biết thông số kỹ thuật của dây buộc, hãy lưu ý rằngCấp A4 theo tiêu chuẩn ISO 3506 chỉ định thép không gỉ 316 hoặc hợp kim austenit chứa molypden tương đương, Và316L, phiên bản có hàm lượng carbon thấp, thường là thông số kỹ thuật an toàn hơn cho các bộ phận hàn vì nó làm giảm độ nhạy cảm ở gần các mối hàn.

Vấn đề về chất lượng của nhà cung cấp gây ra rỉ sét trên phần cứng "316"

Đây là chi tiết tách biệt thông số kỹ thuật với kết quả và nó là một bài học tìm nguồn cung ứng cũng giống như một bài học về vật liệu.Sự hư hỏng nhanh chóng thường xảy ra do nhiễm bẩn bề mặt chứ không phải do hợp kim cơ bản - "sắt tự do" được nhúng từ quá trình gia công hoặc xử lý bằng các dụng cụ bằng thép cacbon tạo ra các vị trí mạ điện bị rỉ sét trong nhiều giờ, điều này nhấn mạnh rằng sự thụ động thích hợp theo các tiêu chuẩn như ASTM A967 và chế tạo không có chất gây ô nhiễm cũng quan trọng như việc lựa chọn vật liệu.Kết luận dành cho người mua là trực tiếp:Các cơ sở phải kiểm tra việc kiểm soát quy trình của nhà cung cấp chứ không chỉ xác nhận các chứng chỉ vật liệu.

Tin tốt là chế độ lỗi này thường mang tính thẩm mỹ và có thể khắc phục được:Vết rỉ sét bề mặt trên phần cứng 316 thường là ô nhiễm sắt chứ không phải là ăn mòn kim loại cơ bản và sự ăn mòn 316 thực sự thường biểu hiện dưới dạng rỗ ở các vùng kẽ hở, không phải là rỉ sét bề mặt đồng nhất - vết bẩn có thể được loại bỏ bằng các hợp chất tẩy rửa thích hợp mà không ảnh hưởng đến khả năng chống ăn mòn bên dưới.Biết được sự khác biệt sẽ giúp thương hiệu biết liệu thương hiệu đó có vấn đề về vệ sinh hay vấn đề về thông số kỹ thuật.

Vật liệu: Muối có tác dụng gì với chính chiếc túi

Ngoài phần cứng, ba đặc tính vật liệu quan trọng trong dịch vụ hàng hải.

Cái vỏ mà muối không thể lọt vào được

Vải dệt thoi chứa các tinh thể muối trong sợi dệt, nơi chúng mài mòn các sợi và giữ độ ẩm cho vật liệu. Lớp vỏ nhiều lớp TPU không xốp và mịn: muối bám trên bề mặt và rửa sạch. Chính lớp cán đó là yếu tố làm cho thân xe có thể hàn được, do đó, lập luận về hàng hải và lập luận về khả năng chống thấm đều hướng đến cùng một loại vật liệu - xemNhà sản xuất ba lô làm mát TPU: Tại sao chất liệu vỏ lại quan trọng.

Các đường hàn, bởi vì đường khâu là muối lọt vào

Các đường nối được khâu giúp nước muối đi qua các lỗ kim và đi vào lớp cách nhiệt, còn sợi chỉ chính xác là loại vật liệu dạng sợi có tác dụng giữ clorua và phân hủy. Thân được hàn tần số cao không có lỗ khâu để tiếp nhận nước muối và không có ren để giữ nó. Trên một chiếc thuyền, điều này quan trọng gấp đôi: nó giữ muối khỏi thành và giữ nước tan chảy vào. XemNhà sản xuất ba lô làm mát hàn RF: Cấu trúc chống nước liền mạch.

Niêm phong được xếp hạng để đi qua một bên

Trên mặt nước, trường hợp xấu nhất thực tế là ngâm chứ không phải phun, đặt mục tiêu ở IPX7 hoặc IPX8 bằng dây kéo kín khí hoặc đầu cuộn được hàn. Chi tiết có trongBa lô làm mát không thấm nước: Cấu trúc hàn giúp ngăn nước ra ngoài như thế nàovà thành ô kín giúp giữ lạnh cũng mang lại sức nổi nếu túi lọt vào trong - được bao phủ trongBa lô cách nhiệt không thấm nước: Giữ lạnh kết hợp ngâm hoàn toàn.

Kiểm tra: Điều gì chứng minh một tuyên bố hàng hải

Thử nghiệm phun muối là phương pháp tiêu chuẩn và bộ phòng thí nghiệm nội bộ của Sealock bao gồm thử nghiệm phun muối cùng với các thử nghiệm tải trọng, độ bền kéo, độ bám dính, mài mòn và ngâm hoàn toàn trong nước. Tuy nhiên, nhà cung cấp thẳng thắn cũng nên gắn cờ các giới hạn của phương pháp, vì việc đọc quá nhiều kết quả phun muối là một cái bẫy thực sự:ASTM B117 là một công cụ kiểm tra chất lượng hữu ích nhưng không phải là công cụ dự báo chính xác về tuổi thọ sử dụng của thép không gỉ - các chuyên gia trong ngành lưu ý rằng tiêu chuẩn này chủ yếu được phát triển cho thép cacbon phủ và các thử nghiệm chu kỳ độ ẩm thường mô phỏng tốt hơn các điều kiện khí quyển trong thế giới thực.

Cách đọc thực tế: sử dụng kết quả phun muối làm màn hình so sánh và kiểm tra do nhà cung cấp kiểm soát, không phải để đảm bảo số năm hoạt động. Kết hợp chúng với đặc điểm kỹ thuật vật liệu chính xác, tính thụ động đã được xác minh và kỳ vọng hiện trường trung thực.

Chỉ định ba lô làm mát đi biển

Thành phần	Đặc điểm hàng hải	Tại sao
Phần cứng kim loại	thép không gỉ 316 (A4); 316L nơi hàn; không bao giờ trộn lẫn với 304	Molypden chống rỗ clorua; lớp hỗn hợp ăn mòn điện
Phần cứng phi kim loại	Khóa và kẹp loại POM / acetal / UTX	Polymer hoàn toàn không bị ăn mòn - sử dụng nó ở bất cứ nơi nào tải trọng cho phép
Vỏ bọc	TPU nhiều lớp, không xốp	Muối rửa sạch thay vì nhúng vào sợi dệt
Đường may	Hàn HF, không đường may	Không có lỗ kim để đựng nước muối, không có sợi để giữ clorua
Đóng cửa	Dây kéo kín khí hoặc đầu cuộn hàn	Niêm phong ngâm; rửa sạch sạn và muối trên bề mặt bịt kín
lót	Cấp thực phẩm, hàn, mịn	Rửa sạch muối, cặn bám và kem chống nắng
cách nhiệt	Bọt tế bào kín	Không bị úng nước nếu bị ngập nước; thêm sức nổi
Căn cứ	gia cố	Sàn chống trượt và mép gồ ghề liên tục bị mài mòn
Xác thực	Thử nghiệm phun muối + ngâm	Màn hình so sánh phần cứng, bằng chứng niêm phong cho túi

Ba lô làm mát phù hợp với hàng hải của Sealock

Sealock hàn các túi làm mát cách nhiệt ở tần số 27,12 MHz tại ba nhà máy ở Đông Quan, Trung Quốc và Thành phố Hồ Chí Minh, Việt Nam, với các lớp lót bên trong cấp thực phẩm trên toàn bộ dòng sản phẩm và xác nhận các kết cấu kín bằng cách ngâm hoàn toàn trong nước. Các công trình thực sự dành cho mục đích đi biển, được chọn theo mức độ phù hợp thay vì cấp bậc:

Hình ảnh	Người mẫu	Công trình liên quan đến hàng hải	liên kết
	Balo làm mát 22L IPX7 (SL-I280)	Thân TPU liền mạch được hàn theo tiêu chuẩn IPX7, dây kéo kín khí, XPE ô kín 50 mm, kẹp POM và vòng chữ D, đế TPU được gia cố	Xem
	Máy làm mát ba lô kín khí 28L (SL-I274)	Khóa kéo chống nước kín khí, đường may hàn HF, vỏ nhiều lớp TPU 840D, màng TPU cấp thực phẩm, khóa UTX, thời gian sử dụng lên đến 48 giờ	Xem
	Máy làm mát ba lô dạng cuộn 45L (SL-I270)	Đầu cuộn được hàn không có rãnh khóa kéo để tinh thể muối có thể bám bẩn; 600D TPU, khóa UTX, viền phản quang, dây đai bánh răng để buộc dây	Xem
	Ba lô làm mát chống nước nhẹ (SL-I272)	Cấu trúc TPU có thể gập lại - phần cứng tối thiểu có nghĩa là khả năng tiếp xúc với ăn mòn ở mức tối thiểu	Xem

Hãy lưu ý kiểu dáng trong phần cứng: những thiết kế này sử dụng khóa và phụ kiện polyme loại POM và UTX, giúp tránh hoàn toàn sự ăn mòn clorua thay vì cố gắng chống lại nó. Khi một thương hiệu cần phần cứng kim loại cho một ứng dụng hàng hải cụ thể thì 316 là cấp độ được chỉ định khi phát triển.

Chăm sóc: Thói quen nhân đôi tuổi thọ

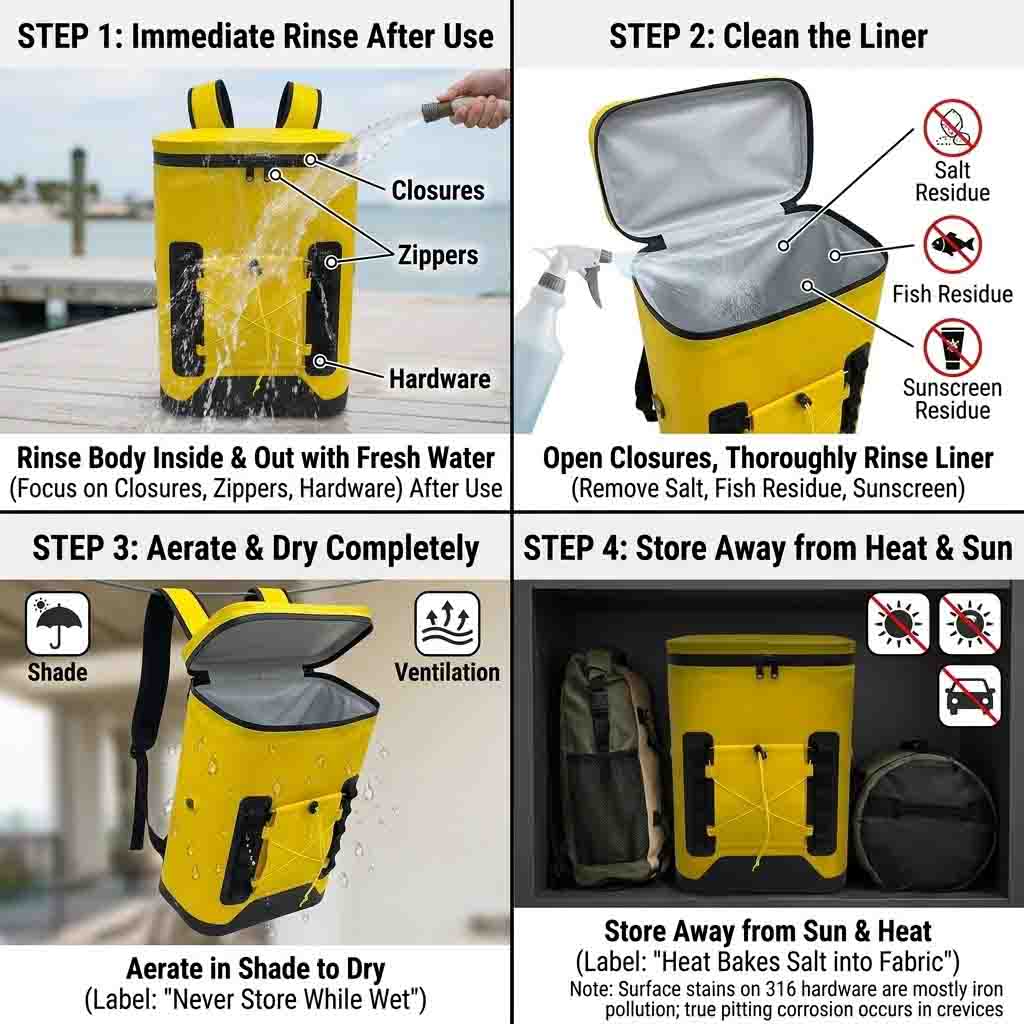

Thiết bị hàng hải tồn tại dựa trên một nguyên tắc - súc rửa. Muối để khô sẽ cô đặc clorua chính xác ở những nơi nó gây hư hại và không có thông số kỹ thuật vật liệu nào có thể bù đắp hoàn toàn cho việc không bao giờ rửa sạch nó. Sau mỗi chuyến đi chơi nước mặn: rửa sạch túi từ trong ra ngoài bằng nước ngọt, đặc biệt chú ý đến việc đóng nắp và từng phần cứng; rửa sạch lớp lót; phơi khô hoàn toàn, mở, trong bóng râm; và bảo quản nó ở nơi tránh nắng nóng. Để thùng làm mát có vị mặn, ẩm ướt trong tủ đựng đồ nóng sẽ kết hợp mọi cơ chế phân hủy cùng một lúc - nhiệt, độ ẩm bị giữ lại và muối đậm đặc.

Dành cho thương hiệu: Phát triển dòng sản phẩm máy làm mát hàng hải

Marine là một bản tóm tắt khắt khe và những bản tóm tắt đòi hỏi khắt khe đều được chào đón. Ngoài màu sắc và logo, Sealock còn phát triển nền tảng từ bản phác thảo, mẫu hoặc mục tiêu hiệu suất: thép không gỉ 316 hoặc 316L nơi thực sự cần có phần cứng kim loại và phần cứng polyme chống ăn mòn ở mọi nơi khác, lớp vỏ nhiều lớp TPU có thể hàn được trong bộ phận denier mà ứng dụng cần gia cố tại các điểm mài mòn, cấu trúc hàn không đường may HF, cấp độ bịt kín IPX7 hoặc IPX8 đã được chứng minh bằng thử nghiệm ngâm nước, lớp cách nhiệt ô kín có kích thước phù hợp với mục tiêu giữ lạnh đồng thời góp phần tạo sức nổi, các điểm nối hàn và Vòng chữ D để cố định trên boong, các màu sắc có khả năng hiển thị cao và viền phản chiếu cũng như thử nghiệm phun muối như một phần của quá trình xác nhận. Vật liệu cách nhiệt cao cấp cho đến tấm chân không VIP và aerogel đều nằm trong phạm vi áp dụng. Công việc khởi đầu mất nhiều thời gian hơn khi lấy mẫu, vì vậy hãy đặt trước theo mùa. Nhìn thấyBa lô làm mát mềm OEM: Những gì bạn có thể tùy chỉnh ngoài Logo và màu sắcvà, đối với sự thẩm định của nhà cung cấp về kiểm soát quá trình,Chọn nhà sản xuất ba lô làm mát mềm OEM: Danh sách kiểm tra của người mua.

MOQ/thời gian dẫn	300 chiếc mỗi thiết kế; mẫu 7–15 ngày; sản xuất 30–45 ngày; FOB Quảng Đông
Nguồn gốc	Trung Quốc hoặc Việt Nam trên cùng một quy cách
Thử nghiệm trong phòng thí nghiệm	Phun muối, đạp xe, kéo, bám dính, mài mòn, bền màu, ngâm nước hoàn toàn
Chứng chỉ	ISO9001, BSCI, SMETA P4, GRS, HIGG, QUÉT

Câu hỏi thường gặp: Ba lô làm mát biển

Hỏi: Loại phần cứng nàocó nên sử dụng balo làm mát nước mặn không?

Trả lời: Đối với các bộ phận kim loại, 316 không gỉ - khoảng 2% molypden là chất chống rỗ clorua phá hủy 304 trong hoạt động hàng hải và nguyên tắc chung chỉ đơn giản là "nếu nước muối có thể chạm tới nó, hãy chỉ định 316" (A4 theo ISO 3506; 316L đối với các bộ phận hàn). Tốt hơn hết, hãy sử dụng phần cứng polyme chống ăn mòn như khóa loại POM hoặc UTX ở bất cứ nơi nào tải trọng cho phép và dự trữ thép không gỉ cho những điểm thực sự cần kim loại.

Hỏi: Thép không gỉ 304 có đủ tốt để làm máy làm mát thuyền không?

A: Không dành cho các bộ phận tiếp xúc. 304 thiếu molypden và rất dễ bị rỗ clorua và ăn mòn kẽ hở trong phun muối hoặc không khí ven biển. Tệ hơn nữa, vết rỗ có khả năng tự duy trì và tiến triển bên dưới bề mặt, do đó, phần cứng trông ổn khi kiểm tra có thể đã bị xâm phạm. Và không bao giờ trộn lẫn các lớp - 304 bên cạnh 316 ăn mòn nhanh hơn thông qua hoạt động điện hóa.

Hỏi: Tại sao phần cứng "316" của tôi lại bị rỉ sét?

A: Thường là nhiễm bẩn sắt hơn là hỏng hợp kim. Sắt tự do được nhúng vào trong quá trình gia công hoặc xử lý bằng các công cụ bằng thép cacbon tạo ra các vị trí mạ nhanh chóng bị rỉ sét mặc dù kim loại cơ bản là 316, đó là lý do tại sao việc chế tạo thụ động (ASTM A967) và chế tạo không có chất gây ô nhiễm lại quan trọng như chứng chỉ vật liệu. Sự ăn mòn thực sự 316 biểu hiện bằng các vết rỗ ở các kẽ hở, bề mặt không bị rỉ sét đồng đều và vết bẩn bị loại bỏ mà không gây tổn hại đến khả năng chống ăn mòn.

Hỏi: Vùng bắn nước có thực sự tệ hơn việc bị ngập nước không?

Đáp: Có, và đó là khu vực mà ba lô làm mát sinh sống. Phía trên mực nước, nước biển lắng đọng và sau đó bay hơi, để lại clorua đậm đặc — nồng độ cục bộ có thể tăng vọt lên trên mức cơ bản 19.000 ppm, trong một số trường hợp theo cấp độ lớn, lấn át màng thụ động. Đạp xe khô-ướt nhiều lần trên boong nắng là tình trạng khắc nghiệt nhất chứ không phải ngâm mình liên tục.

Hỏi: Thử nghiệm phun muối có chứng minh được máy làm mát đạt tiêu chuẩn hàng hải không?

Đáp: Đây là một màn hình so sánh hữu ích, không phải là sự đảm bảo. ASTM B117 được phát triển chủ yếu cho thép cacbon có lớp phủ và không phải là yếu tố dự đoán chính xác về tuổi thọ sử dụng của thép không gỉ; chu kỳ độ ẩm thường mô hình hóa điều kiện thực tế tốt hơn. Xử lý kết quả phun muối như một đầu vào cùng với thông số kỹ thuật cấp chính xác, tính năng thụ động đã được xác minh và kiểm soát quy trình tại nhà cung cấp.

Hỏi: Tôi nên bảo quản chiếc ba lô giữ nhiệt dùng trong nước mặn như thế nào?

Trả lời: Rửa sạch bằng nước sạch từ trong ra ngoài sau mỗi chuyến đi chơi, tập trung vào phần đóng và tất cả phần cứng, rửa sạch lớp lót, sau đó lau khô hoàn toàn và bảo quản ngoài trời nắng. Muối để khô sẽ tập trung chính xác ở những nơi nó gây hư hỏng và không có thông số kỹ thuật nào bù đắp hoàn toàn cho việc bỏ qua bước rửa.

Cấp vật liệu, dữ liệu ăn mòn và ghi chú về phương pháp thử nghiệm được trích dẫn ở đây phản ánh các nguồn luyện kim và công nghiệp hàng hải có sẵn công khai kể từ giữa năm 2026; tuổi thọ sử dụng trong thế giới thực phụ thuộc vào cấp độ, chất lượng chế tạo, vùng tiếp xúc, bảo trì và điều kiện. Xác nhận cấp độ phần cứng, tính thụ động và bằng chứng kiểm tra với nhà cung cấp của bạn trước khi dựa vào khiếu nại hàng hải.
